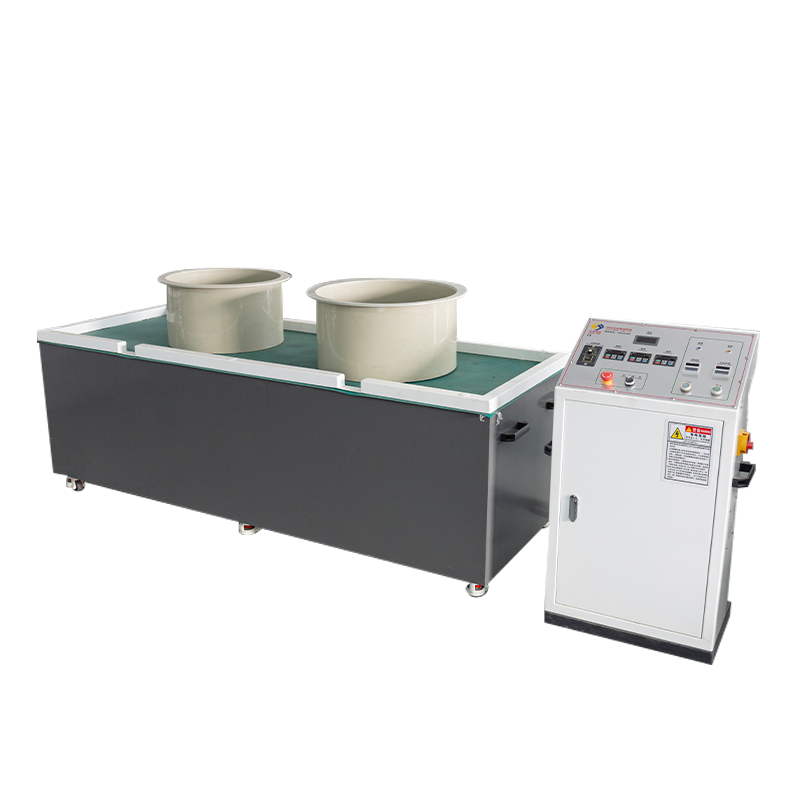

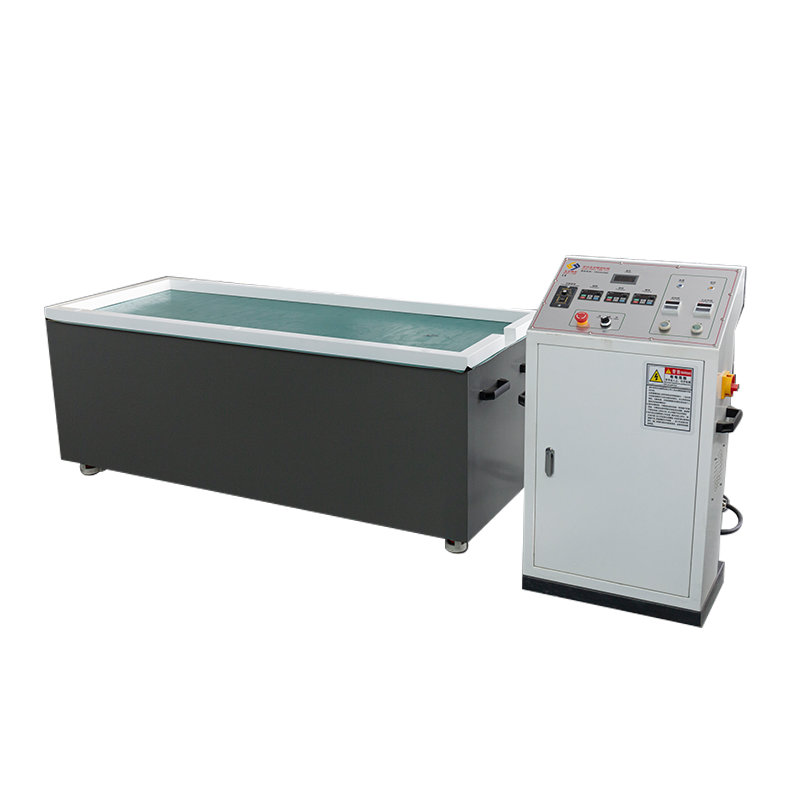

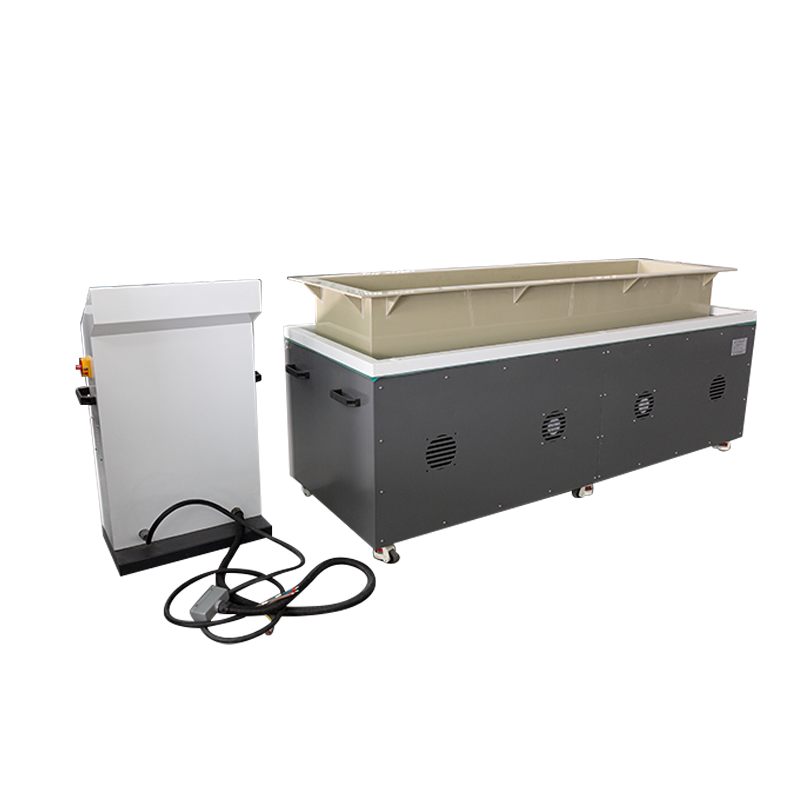

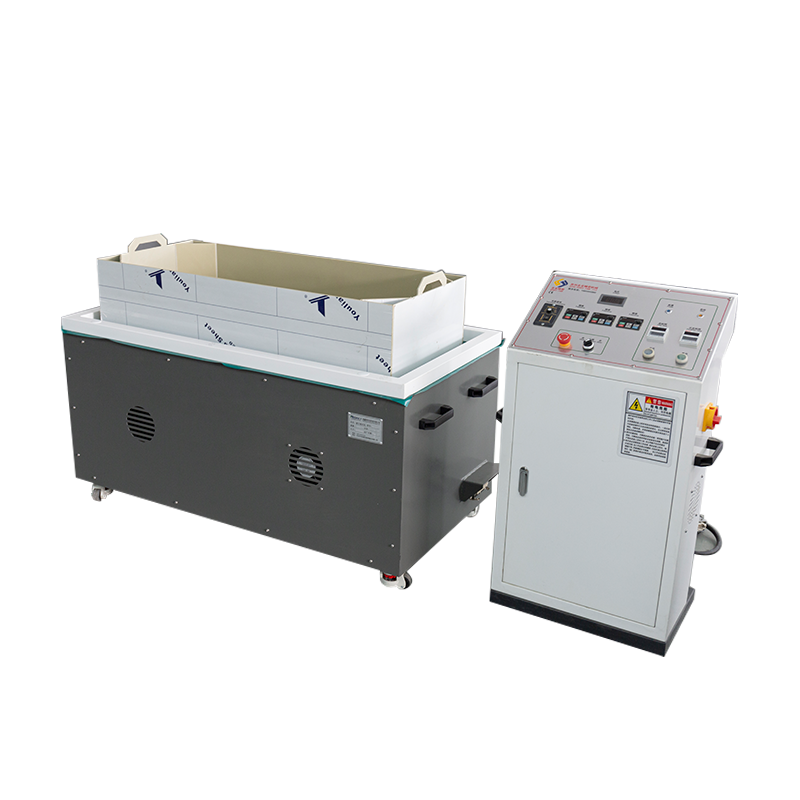

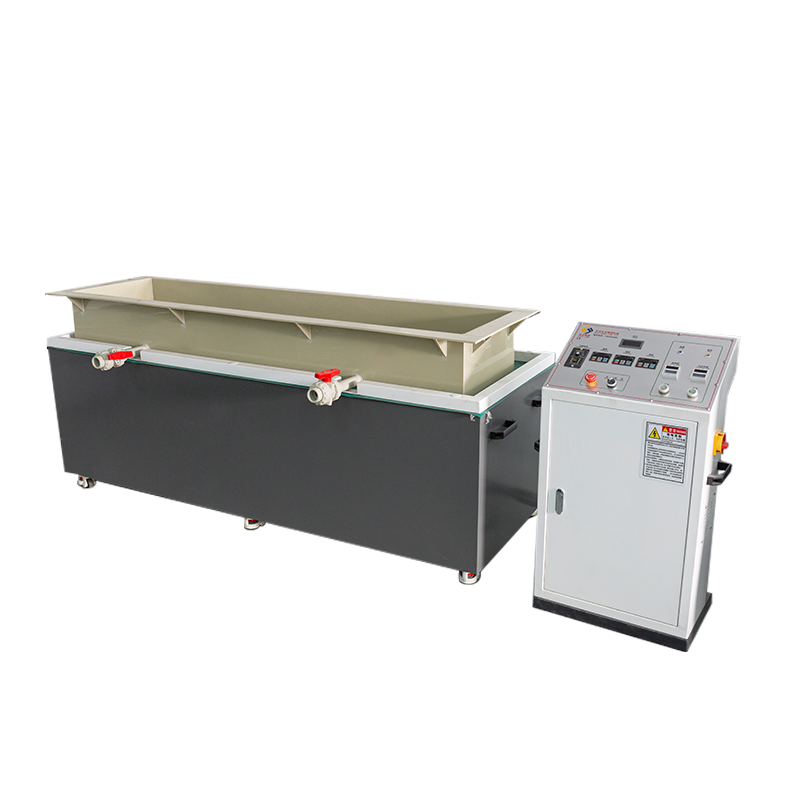

Machine de polissage par ébavurage magnétique SY2200 Dual-Drive Mega-Format / Classe 2 mètres

Positionnement de production et capacité de classe 2 mètres : Le SY2200 est le modèle phare avec la plus grande portée de traitement de la série à mouvement alternatif horizontal, conçu spécifiquement pour le traitement de surface de composants de précision extra-longs jusqu'à la classe 2 mètres. Ciblant des pièces ultra-longues telles que des rouleaux de machines textiles, des longerons aérospatiaux, des guides linéaires de précision et des tubes d'échangeur de chaleur, ce système dispose d'une plate-forme de meulage massive de 2100*620 mm. Il surmonte les limitations spatiales des équipements traditionnels, permettant l'ébavurage, le chanfreinage et la finition en un seul passage sans nécessiter de traitement segmenté, maintenant ainsi strictement la rectitude de la pièce et la cohérence de la surface.
Architecture de groupe motopropulseur double synchronisée : pour relever les défis de charge présentés par le réservoir de meulage ultra-long de 2000500250 mm, le SY2200 utilise une conception de groupe motopropulseur double à haute redondance. Une matrice d'entraînement de 8 kW composée de deux moteurs de qualité industrielle de 4 kW, couplés à une entrée de puissance AC380V 32A robuste, génère un flux magnétique haute densité et non atténué sur toute la portée de 2 mètres. Cette technologie d'entraînement synchronisé garantit que même sous une charge complète de 70 kg, le support de broche magnétique conserve une énergie cinétique de coupe élevée, évitant ainsi efficacement les écarts dans les résultats de meulage entre les extrémités et le centre du long réservoir.
Trajectoire composée et homogénéité des fluides : le système exécute une logique de mouvement composée combinant « la translation linéaire à course complète de la rotation magnétique à grande vitesse » Synergisé par deux moteurs, le champ magnétique entraîne des broches en acier inoxydable dans un mouvement de balayage alternatif à l'intérieur du réservoir de 2 mètres. Cette translation dynamique élimine complètement les « points de stagnation » ou les marques de « rayures zébrées » courantes sur les arbres longs dans les champs magnétiques statiques. Il force le fluide à pénétrer profondément dans les alésages tubulaires et les rainures profilées complexes, permettant ainsi un polissage uniforme sans zone morte de l'intérieur vers l'extérieur et réduisant considérablement les valeurs de rugosité de surface (Ra).
Structure robuste et stabilité du processus : pour supporter la taille massive du châssis et la charge utile, le SY2200 dispose d'une base industrielle renforcée, portant le poids net de la machine à près de 600 kg (environ 590 kg). Cette structure à haute rigidité absorbe efficacement le couple inertiel généré par la translation à longue course, garantissant un équilibre dynamique sur toute la plage de fonctionnement à large bande de 0 à 60 Hz. Équipé d'une armoire de contrôle de précision indépendante, il isole physiquement le système électrique de la zone de traitement mécanique, améliorant encore l'immunité aux interférences et la durabilité de l'équipement dans des environnements d'usine complexes.
Approvisionnement industriel clé en main : En tant qu'unité de production de masse de premier plan, le SY2200 adhère aux normes les plus élevées d'approvisionnement d'usine : il est livré en standard avec 10 kg de broches magnétiques en acier inoxydable SUS304 et 100 kg de fluide de broyage spécialisé pour répondre aux exigences de support du réservoir de grand volume. Livré avec trois conteneurs de broyage de classe 2 mètres, un tamis de séparation et un séparateur à broches, il fournit une solution « clé en main » complète, permettant aux entreprises d'établir rapidement des lignes de production à haut rendement pour des pièces ultra-longues.
