Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P

Accueil / Produits / Machine de polissage par ébavurage sur mesure / Machine de polissage par ébavurage magnétique passe-partout / Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P
  • Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P
  • Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P
  • Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P
  • Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P
  • Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P

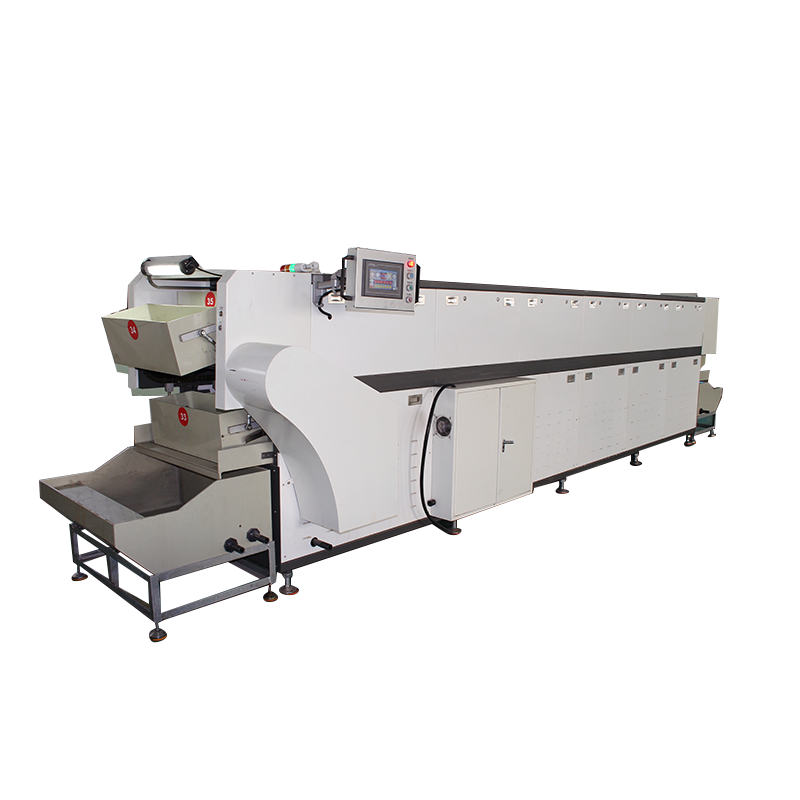

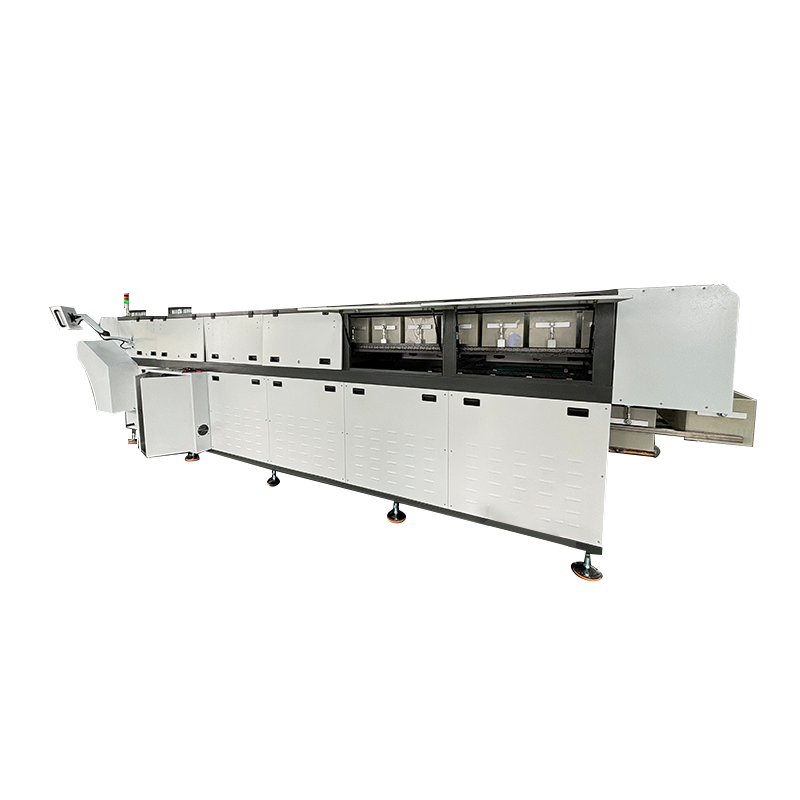

Machine de polissage par ébavurage magnétique automatique à passage continu / en ligne série SY-P

Intégration de ligne et flux continu : la série SY-P est un système de polissage magnétique de type tunnel conçu pour la production en série. Il révolutionne le modèle traditionnel de « chargement-processus-déchargement » par lots en utilisant un système de transmission avancé pour entraîner les boîtes de meulage (chargées de supports et de pièces) lentement et en continu à travers un tunnel de champ magnétique à haute énergie. Cette opération de « flux continu » permet une gestion mono-opérateur de l'ensemble de la ligne, optimisant considérablement le temps de prise et l'efficacité du travail.
Architecture modulaire et évolutivité : construit sur un cadre principal à profil standard, le système offre des capacités de configuration flexibles exceptionnelles. Les fabricants peuvent assembler des lits de machines de différentes longueurs (par exemple, 4,4 m, 5,4 m, jusqu'à 6,4 m) en fonction de la surface au sol et des exigences du cycle de processus. Le nombre de boîtes de meulage est évolutif de 24 unités standard à 42 unités (sur le modèle SY-P600). Cette conception modulaire facilite l'installation, la maintenance et les mises à niveau à faible coût lors des augmentations de capacité.
Matrice d'entraînement magnétique à plusieurs étages : contrairement aux champs magnétiques monopoints standard, la série SY-P comprend une série de 5 disques moteurs indépendants installés le long de la base du châssis, chacun contrôlé individuellement par 5 variateurs de fréquence Delta (onduleurs). Cette conception à plusieurs étages crée une zone de meulage extra-longue, continue et réglable, garantissant que les pièces subissent une découpe magnétique multi-angulaire et à fréquence variable tout au long de leur passage, obtenant ainsi une consistance de surface supérieure.
Spécifications industrielles haute puissance : Pour prendre en charge un fonctionnement continu à haut débit, cette série est équipée d'un groupe motopropulseur massif. Le produit phare SY-P600 fournit une puissance totale de 35 kW, tandis que même le SY-P400 d'entrée de gamme dispose d'une réserve de marche de 24 kW. Intégré à un système intelligent de circulation et de dilution de l'eau (volume d'eau contrôlé par capteur), l'équipement permet un ébavurage et un nettoyage à haut rendement tout en respectant des normes de fabrication écologiques à faible bruit et économes en énergie.
• SY-P400 : encombrement de 4,4 m, puissance de 24 kW, 24 boîtes de meulage, idéal pour les lignes moyennes.
• SY-P500 : encombrement de 5,4 m, puissance de 29,5 kW, 33 boîtes de meulage, idéal pour les grandes lignes.
• SY-P600 : encombrement de 6,4 m, puissance de 35 kW, 42 boîtes de meulage, idéal pour la production de masse à très haut volume.

Contactez-nous
PRÉV：Machine de polissage magnétique automatisée pour chaîne de montageSUIVANT：Pas d'article suivant
  • Spécification
  • Application
  • Contactez-nous
Modèle
Taille de la machine (mm)
Taille de la boîte de broyage (mm)
Nombre de boîtes de broyage
Puissance (KW)
Alimentation (V)
Configuration de l'aiguille en acier (KG)
Remarques
SY-P600
6400×1200×1800
650×260×200
42
35
380
38
Personnalisable
SY-P500
5400×1200×1800
650×260×250
33
29.5
380
30
Personnalisable
SY-P400
4400×1200×1800
650×260×250
24
24
380
20
Personnalisable


Caractéristiques de l'équipement
1.Cadre principal standard : La machine-outil avec différentes longueurs de travail peut être assemblée, facilitant l'installation et le démontage d'autres accessoires ;
2.Entretien pratique de l'équipement : le remplacement des pièces est simple et rapide ;
3.Fonctionnement facile : chaîne de montage automatique et rotation automatique du cycle, qui peuvent être actionnées par une seule personne ;
4.Réservoir d'eau : utilisé pour diluer les abrasifs, et le volume d'eau peut être contrôlé selon l'interrupteur inductif ;
5.Faible bruit et haute efficacité de travail ;

Structure principale de la rectifieuse magnétique automatique
1.Des fûts de broyage rectangulaires sont sélectionnés et 24 fûts de broyage sont installés sur la machine (le nombre peut être augmenté ou diminué en fonction des exigences et des conditions du site) ;
2.Le champ magnétique du châssis est équipé de 5 disques magnétiques moteurs, chacun contrôlé par 5 onduleurs Delta pour régler la vitesse séparément, et l'intensité du champ magnétique est réglable ;
3.Pendant le processus de meulage de la rectifieuse magnétique automatique, un meulage magnétique à aiguilles en acier inoxydable est configuré. Plus l'aiguille est épaisse, plus la capacité de broyage est forte, mais la taille de l'aiguille de broyage est déterminée en fonction de la douceur et de la dureté du matériau du produit ;

Le système de transmission est utilisé pour charger les broches abrasives et les pièces, en les déplaçant lentement à travers le champ magnétique de l'armoire. Cela permet aux broches de polissage et aux pièces à usiner à l'intérieur de la boîte de meulage de subir un meulage et un nettoyage approfondis, réalisant ainsi l'usinage des pièces.
