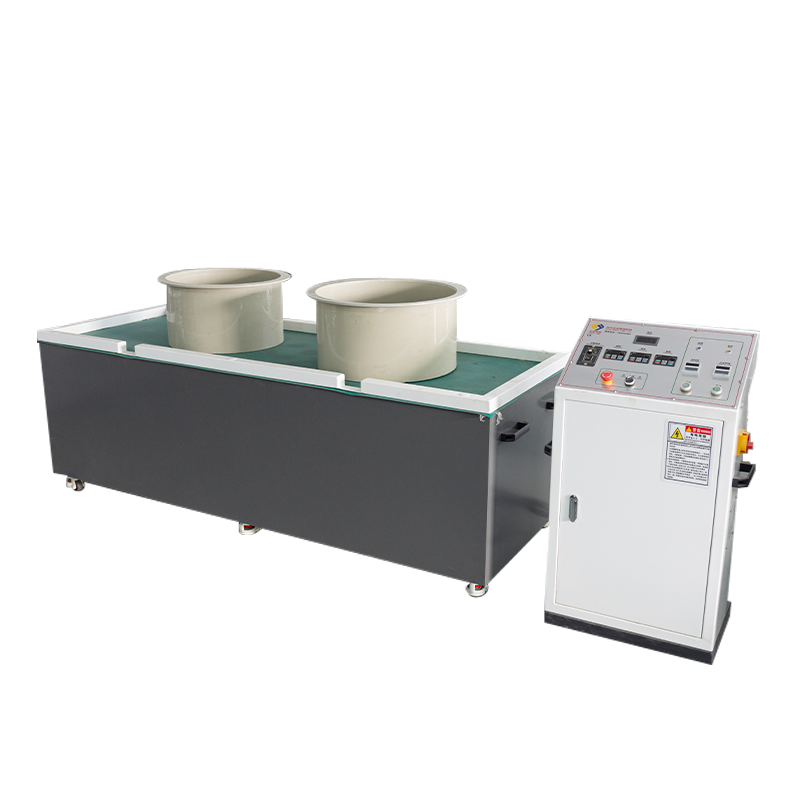

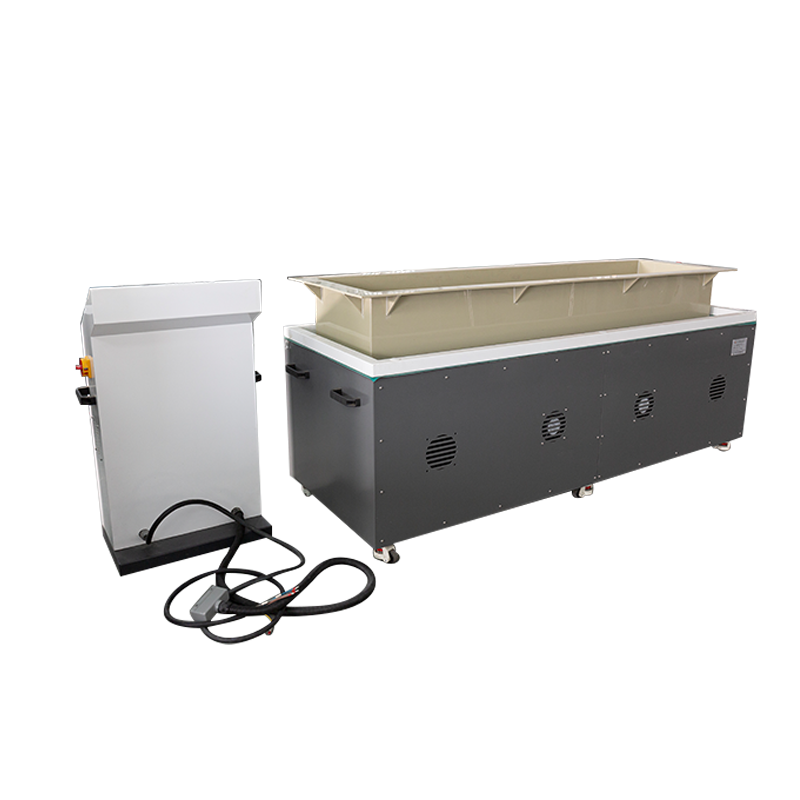

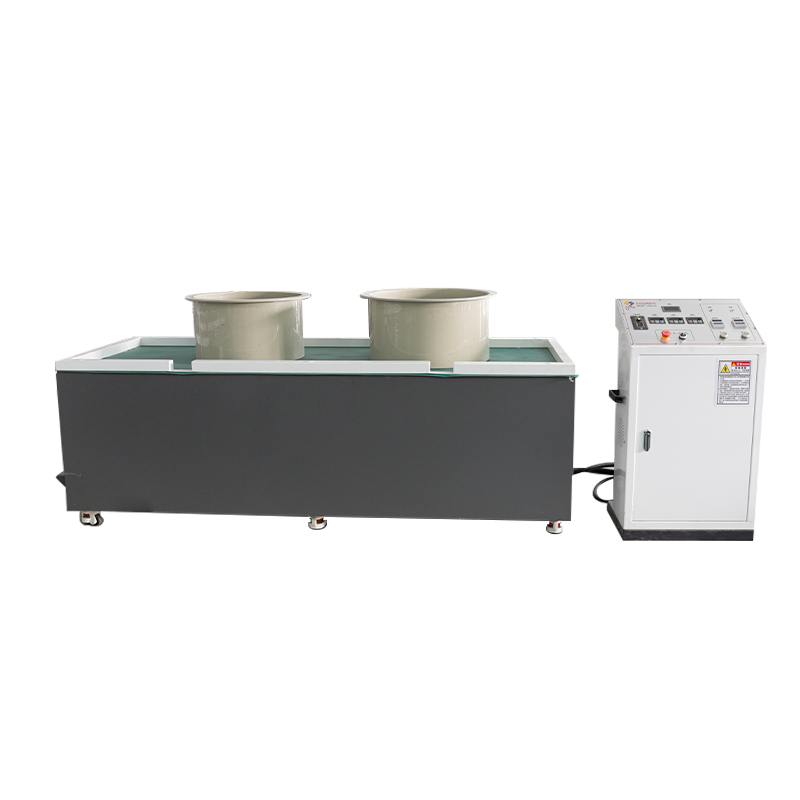

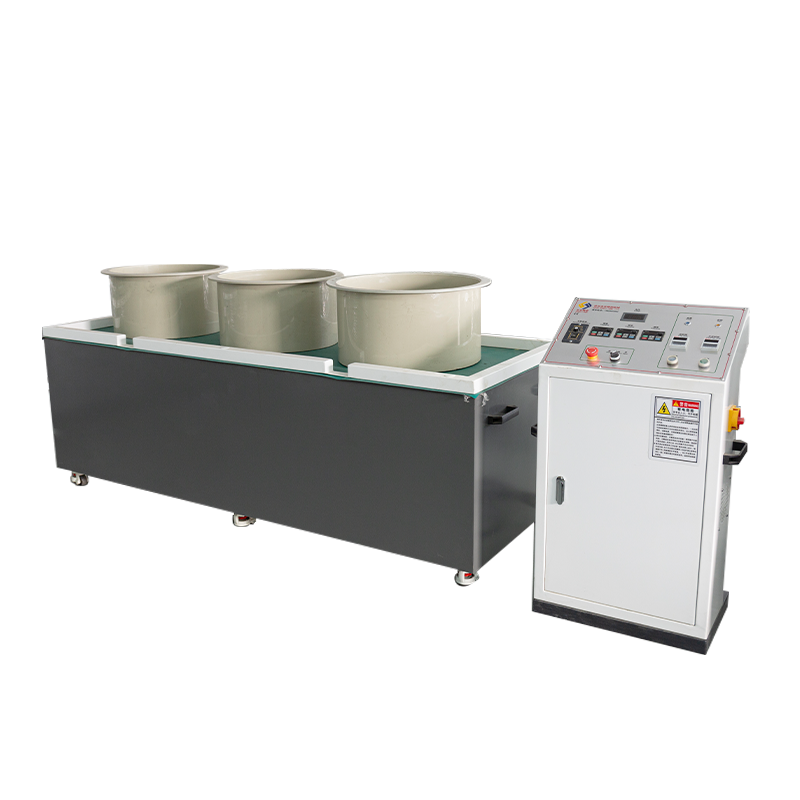

Machine de polissage magnétique industrielle à ébavurage alternatif horizontal / à lit allongé SY1400

Positionnement de production et capacités à axe long : Le SY1400 est une unité de qualité industrielle conçue pour surmonter les goulots d'étranglement de finition de surface pour le matériel de précision extra-long. En tant qu'extension de la série alternative horizontale, elle cible les composants de tige, tubulaires et profilés dépassant 1 mètre de longueur (tels que les tiges de machines textiles, les tubes d'endoscope médical et les lames de précision). Grâce à sa plate-forme ouverte horizontale optimisée, ce système résout les limitations des machines rondes traditionnelles en matière d'accueil de pièces longues et élimine les zones aveugles courantes dans les configurations verticales, garantissant une grande cohérence de la rugosité de surface (Ra) sur toute la longueur de la pièce pendant l'ébavurage, l'élimination du tartre et le polissage.
Trajectoire de mouvement composé et fluide : dynamique Cet équipement utilise une logique de mouvement composé avancée de « translation linéaire de rotation magnétique ». Entraîné par un moteur de qualité industrielle de 4 kW, le champ magnétique à haute énergie tourne non seulement à grande vitesse, mais entraîne également le support de broche magnétique dans un mouvement linéaire alternatif à l'intérieur du réservoir allongé. Cette superposition dynamique élimine efficacement les « motifs zébrés » ou les zones mortes de meulage souvent observés dans les champs magnétiques statiques pour les pièces longues, permettant aux broches en acier inoxydable d'impacter les trous profonds et les cavités internes à des fréquences élevées et à des angles multiples pour une finition de précision uniforme et non destructive.
Capacité étendue et spécifications physiques : Le SY1400 dispose d'une table de meulage étendue mesurant 1300*620 mm, équipée de série d'un réservoir de meulage rectangulaire extra-large de 1200500250 mm. Cette expansion physique augmente la référence de capacité de traitement maximale à 0-50 kg, permettant le chargement à plat de pièces plus longues ou d'arrangements de lots à plus haute densité. L'unité adopte une architecture mécanique et électrique divisée, avec des dimensions principales de machine de 1400*720*730 mm associées à une armoire de commande de précision indépendante, isolant efficacement le système électrique des éclaboussures de fluides et des vibrations mécaniques dans l'environnement de production.
Rigidité structurelle et stabilité du processus : pour s'adapter à la capacité de charge accrue, le SY1400 présente une conception de châssis renforcée, portant le poids net de la machine à environ 450 kg. La base et le lit robustes offrent une rigidité dynamique supérieure pour la translation à longue course, garantissant un fonctionnement stable et sans résonance même sous une charge complète de 50 kg sur la plage de vitesses de 0 à 60 Hz. Le système prend en charge le contrôle programmable pour la rotation et la translation avant/arrière, permettant aux opérateurs d'établir des SOP standardisées basées sur la dureté du matériau pour une production de masse cohérente à long terme.
Configuration clé en main industrielle : L'unité est livrée strictement selon les normes de production industrielle de masse, y compris 8 kg de broches magnétiques en acier inoxydable SUS304 et 50 kg de fluide de broyage spécialisé. L'emballage standard comprend deux conteneurs de broyage rectangulaires étendus, un tamis de séparation et un séparateur à broches, garantissant que l'équipement est prêt pour une vérification immédiate de la production en volume de pièces extra-longues lors de l'installation.
